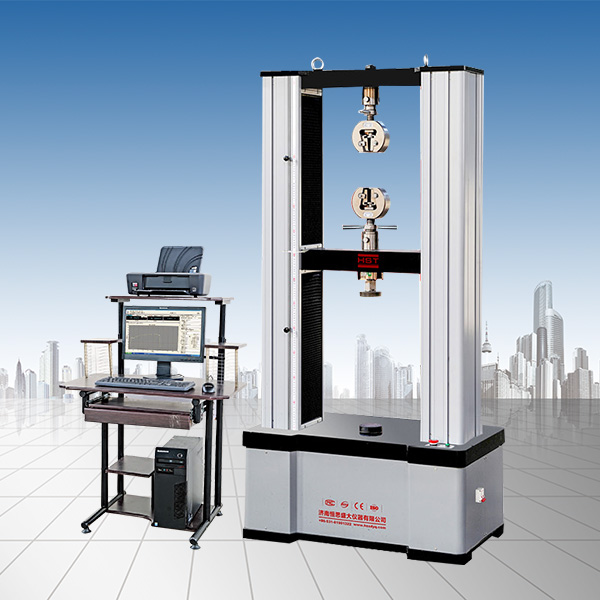

復合穿墻套管彎曲載荷強度試驗機
復合穿墻套管彎曲載荷強度試驗機產品詳情可應用于材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等測力試驗。主機中橫梁采用高精度的導桿導向，具有很高的剛性和良好的線性運動特性。豐富的夾具工裝、載荷力傳感器、變形測量傳感器等附件，幾乎可以滿足客戶所有需求。配套的靈活易用的試驗軟件，使用戶試驗過程更加輕松。試驗解決方案涵蓋塑料、金屬、汽車工業、建筑材料、紡織品、紙與紙板、食品和包裝、復合材料等。
產品詳情參數 / PARAMETER
復合穿墻套管彎曲載荷強度試驗機可應用于材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等測力試驗。主機中橫梁采用高精度的導桿導向，具有很高的剛性和良好的線性運動特性。豐富的夾具工裝、載荷力傳感器、變形測量傳感器等附件，幾乎可以滿足客戶所有需求。配套的靈活易用的試驗軟件，使用戶試驗過程更加輕松。試驗解決方案涵蓋塑料、金屬、汽車工業、建筑材料、紡織品、紙與紙板、食品和包裝、復合材料等。
復合穿墻套管彎曲載荷強度試驗機 主機標準配置
|
配置名稱 |
配置型號或說明 |
數量 |
|
主機 |
臺式主機 |
一臺 |
|
交流伺服電機 |
臺灣東元 |
一臺 |
|
交流伺服驅動器 |
臺灣東元 |
一套 |
|
滾珠絲杠 |
臺灣ABBA |
一套 |
|
控制器 |
HST DTC-350 (基于高端SOC微處理器，全數字閉環電氣系統) |
一套 |
|
負荷傳感器 |
廣測 |
一臺 |
|
中文版試驗軟件 |
TestPilot_MAXTEST |
一套 |
|
負荷傳感器 |
100KN |
一支 |
|
拉伸夾具 |
X204 |
一套 |
|
壓縮夾具 |
YS204 |
一付 |
|
計算機 |
聯想主流配置 |
一臺 |
|
打印機 |
HPA4彩色噴墨打印機 |
一臺 |
復合穿墻套管彎曲載荷強度試驗機 技術指標
|
型號 |
WDW-100D |
|
試驗力 |
100kN |
|
試驗機級別 |
1級 |
|
試驗力測量范圍 |
2%～100%FS |
|
試驗力示值相對誤差 |
±1%以內 |
|
試驗力分辨力 |
1/300000FS |
|
橫梁位移示值相對誤差 |
±0.5%以內 |
|
位移分辨力 |
0.001mm |
|
橫梁速度調節范圍 |
0.001～500 mm/min |
|
橫梁速度相對誤差 |
≤設定值的±1% |
|
有效試驗寬度 |
550mm |
|
有效拉伸空間 |
700mm(標準機型，可按需求定制) |
|
設備重量 |
800KG |
|
電源 |
220V±10%；2KW |
