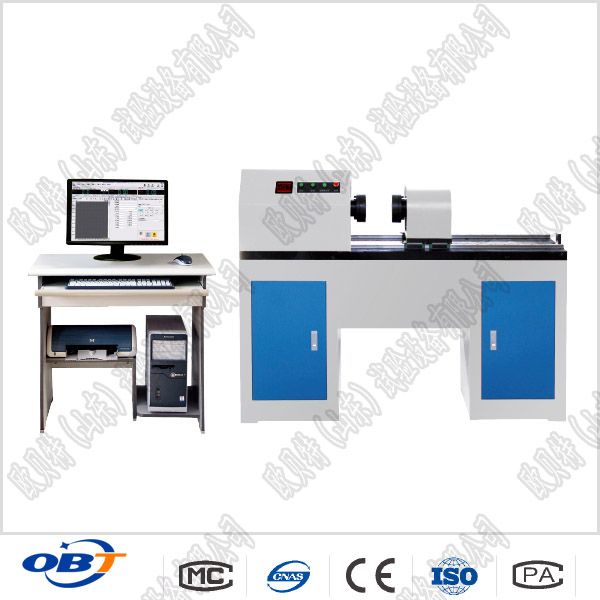

排水管扭轉試驗機簡介

排水管扭轉試驗機主要用于材料及制成品在室溫下扭轉力學性能的檢測，也可用于材料及制成品的扭轉破壞等性能試驗。被測試試樣安裝在可調整空間的夾具之間，可適應不同的被測試試樣扭轉力學性能的試驗。微機控制材料扭轉試驗機采用計算機控制操作，軟件同步顯示被測試試件的扭矩-時間、扭角-時間、扭矩-扭角、扭矩-轉角等曲線；實時顯示角度、扭矩、扭矩峰值等參數；試驗結果可存儲、打印等。

執行標準：GB/T10128《金屬材料室溫扭轉試驗方法》，JJG269《扭轉試驗機檢定規程》

方案描述

1主機

排水管扭轉試驗機主機采用臥式結構。左端扭矩盤連接傳感器為固定端，右端加載為交流伺服電機通過減速機傳動帶動加力盤轉動，通過對試樣加載將扭矩傳到扭矩盤端來進行試驗，扭矩采集端可沿導軌移動，用于調整試驗空間。

2傳動系統

通過采用交流伺服電機和驅動器，保證試驗過程的寬范圍速度連續調節和均勻加載；

3扭矩及扭角的檢測

排水管扭轉試驗機采用高精度扭矩傳感器，可正反兩方向測量扭矩；扭轉角的輸出是通過交流伺服電機導出，保證顯示角度的真實有效。通過計算機數據采集處理系統，將傳感器信號處理后在計算機屏幕上顯示。

4測量控制系統：

試驗力測量控制系統由高精度雙向對稱性扭矩傳感器、穩壓電源、測量放大器、A/D轉換等組成；實現計算機控制、數據處理、顯示等功能。

5試驗過程

排水管扭轉試驗機整個試驗過程采用基于Windows平臺、使用以圖形為界面的視窗式操作軟件，由鍵盤輸入試驗參數，鼠標操作虛擬按鈕，自動完成全部試驗過程。

試驗機的試驗結果可形成多種報表格式，方便打印、分析試驗結果。

扭轉試驗機主要技術性能指標

●扭矩量程：0～200Nm

●扭矩測量范圍：2Nm-200Nm；

●扭矩小讀數值：0.01Nm

●試驗扭矩分辨率1/±300000

●扭矩示值相對誤差：≤±1.0%（正轉和反轉兩個方向）

●扭矩重復性相對誤差：≤1.0%（正轉和反轉兩個方向）

●排水管扭轉試驗機轉角測量范圍0-10000°

●轉角示值相對誤差：≤±1%（正轉和反轉兩個方向）

●扭角(小角度測量)顯示小分辨率：0.0001°

●轉角小讀數值：0.01°

●試驗轉速：0.05-720°/min(屈服前應在3°/min-30°/min；屈服后不大于720°/min)無級調速

●扭轉速度示值相對誤差：≤±1%（正轉和反轉兩個方向）

●扭轉速度示值重復性誤差：≤1.0%

●加力盤、扭矩盤間距離：0～300mm（可議）

●兩夾頭的同軸度：≤Φ0.3mm

●試樣夾持直徑：標準試樣（圓試樣Φ10，標距50mm,100mm）

●排水管扭轉試驗機電源：AC220V±10％，50Hz；

●試樣夾持方式：按用戶試樣提供夾具一套

●試驗級別:1級

●主機凈尺寸：約1050*430*550mm

●主機重量：約200

扭轉試驗機的工作環境要求

1排水管扭轉試驗機在室溫100C～350C范圍內；對溫度要求嚴格的試驗，試驗溫度應為：23℃±5℃

2相對濕度不大于80%；

3在穩固的基礎上正確安裝；

4在周圍無振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中；

5電源電壓的波動范圍不應超過額定電壓的10%。
