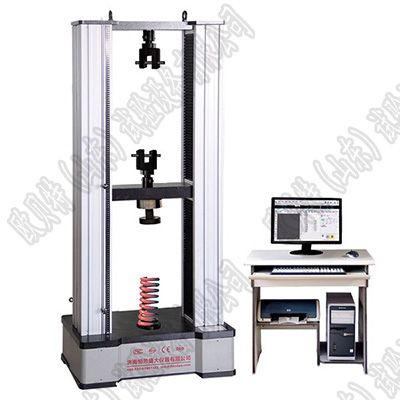

五線彈簧拉壓變形量試驗機產品構成：

3.1 主機：采用單臂式結構。

3.2 傳動系統：由減速器、精密滾珠絲杠副及導向部分等組成。

3.3 驅動系統：由交流伺服調速器極其電機實現系統驅動。

3.4 測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能。

3.5 安全保護裝置：式樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

五線彈簧拉壓變形量試驗機產品參數：

1、樣式：單臂式

2、試驗力：500/1000/2000/5000N；

3、試驗力分檔：×1、×2、×5、×10、四檔;

4、試驗力準確度；±1%

5、位移分辨率：0.01mm；

6、位移測量準確度：±1%；

7、拉伸行程：650mm

8、壓縮行程：650mm

9、試驗行程：650mm

10、位移速度控制范圍： 0.01mm/min～500mm/min 分檔可調

11、位移速度控制精度：±1%；

12、試驗機級別：1級

13、變形示值誤差：≤±（50+0.15L）

14、試驗機尺寸：約760*400*1700 mm

15、外觀：應符合GB/T2611等要求

16、成套性：符合標準要求

17、保護功能：試驗機有過載保護功能

18、供電電源：220V，50Hz

19、重量：≥250KG
