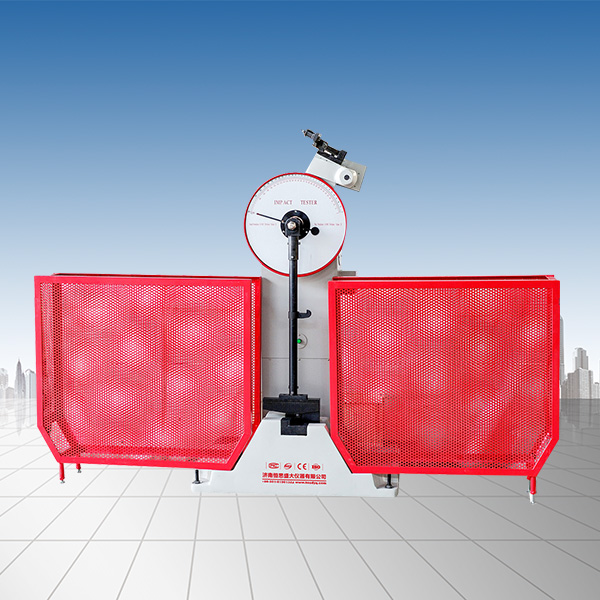

擺錘沖擊試驗機
擺錘沖擊試驗機，該系列沖擊試驗機用來對金屬材料在動負荷下抵抗沖擊的性能進行檢驗，從而判斷材料在動負荷作用下的質量狀況，符合國標GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》。按國標GB/T229-2007《金屬材料 夏比缺擺錘沖擊試驗方法》對金屬材料進行沖擊試驗.
產品詳情參數 / PARAMETER
產品特點
試驗機主機
試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體U型；
沖擊刀采用螺釘安裝固定，更換簡單方便；
試樣簡支梁式支承；
主機裝有安全防護銷，并且配備了安全防護網。
產品技術參數
|
產品型號 |
JB-300B |
JB-500B |
|
|
控制方式 |
電動控制 |
||
|
沖擊能量 |
300J 150 J |
500J 250J |
|
|
小讀數值 |
1J |
2J |
|
|
沖擊速度 |
5.2m/s |
5.4m/s |
|
|
擺錘預揚角 |
150° |
||
|
角度準確度 |
±0.1° |
||
|
試樣支座跨距 |
40mm |
||
|
支座鉗口圓角 |
R1.0～1.5mm |
||
|
沖擊刀刃圓角 |
R2.0～2.5mm（ R8mm） |
||
|
沖擊刀刃厚度 |
16mm |
||
|
擺錘中心至沖擊點距離 |
750mm |
800mm |
|
|
標準試樣尺寸 |
10×10(7.5或5)×55mm |
||
|
擺錘力矩 |
M=160.7695N.m 80.3848N.m |
||
|
沖擊擺錘配置 |
150J/300J各一個 |
250J/500J各一個 |
|
|
主機外形尺寸 |
2124×600×1340mm |
2124×600×1340mm |
|
|
整機重量 |
450Kg |
580 Kg |
|
|
供電電源 |
三相四線制50Hz /380V |
||
